Заклепка резьбовая М3х0,5х9, сталь, стандартный борт с насечками
Описание товара
Заклепка резьбовая М3х0,5х9, сталь, стандартный борт с насечками
Резьбовая заклепка с потайным бортом отличается от стандартного и уменьшенного бортов особой конусообразной формой бортика для создания надежного малозаметного соединения. Монтаж осуществляется в заранее подготовленное монтажное отверстие. С детали снимается фаска и при помощи зеньковки создается конусное углубление для посадки, что позволяет создать практически единую плоскость детали с готовым резьбовым соединением.

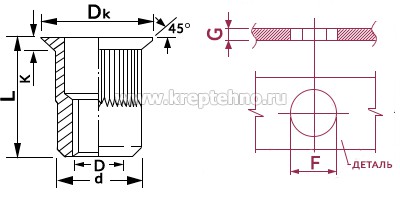

Технические параметры:
| D | G, мм | F, мм +0,1/-0 | d,мм +0/-0,15 | Dк,мм | k,мм | L, мм | Nm | Арт. |
| M3 | 0,5-2,0 | 5,00 | 4,90 | 7,60 | 1,50 | 10,00 12,00 |
1 | SF-AC-ITSG M03-C SF-AC-ITSG M03-L |
| М4 | 1,0-3, 0 3,0-4,5 |
6,00 | 5,90 | 9,00 | 1,50 | 12,00 14,00 |
5 | SF-AC-ITSG M04-C SF-AC-ITSG M04-L |
| М5 | 1,5-3,5 3,5-5,0 |
7,00 | 6,90 | 10,00 | 1,50 | 13,00 16,50 |
9 | SF-AC-ITSG M05-C SF-AC-ITSG M05-L |
| М6 | 1,5-4,0 4,0-5,5 |
9,00 | 8,90 | 12,00 | 1,50 | 15,50 19,00 |
14 | SF-AC-ITSG M06-C SF-AC-ITSG M06-L |
| М8 | 2,0-4,5 4,5-7,0 |
11,00 | 10,90 | 14,00 | 1,50 | 18,50 20,00 |
25 | SF-AC-ITSG M08-C SF-AC-ITSG M08-L |
| М10 | 2,0-5,0 4,5-7,5 |
12,00 | 11,90 | 15,00 | 1,50 | 19,00 24,00 |
45 | SF-AC-ITSG M10-C12 SF-AC-ITSG M10-L12 |
| М10 | 2,0-5,0 4,5-7,5 |
13,00 | 12,90 | 16,00 | 1,50 | 21,00 24,00 |
45 | SF-AC-ITSG M10-C13 SF-AC-ITSG M10-L13 |
Механические параметры (разрушающая нагрузка):
| Диаметр , D, мм |
SF-AC-ITRG-C (L)
|
||
| Вырыв болта, Кн | Скручивание резьбы, Нм | Срез, Кн | |
| М3 | 3.9 | 1 | 2 |
| М4 | 6.8 | 5 | 2.2 |
| М5 | 11.5 | 9 | 2.8 |
| Мб | 16.5 | 14 | 4.9 |
| М8 | 25 | 25 | 5.2 |
| М10 | 32 | 45 | 7.0 |
| М12 | 34 | 60 | 9.5 |
Купить Заклепку резьбовую потайной бортик с насечкой в Екатеринбурге и Свердловской области можно в сети магазинов КРЕПЕЖ-СИТИ.
