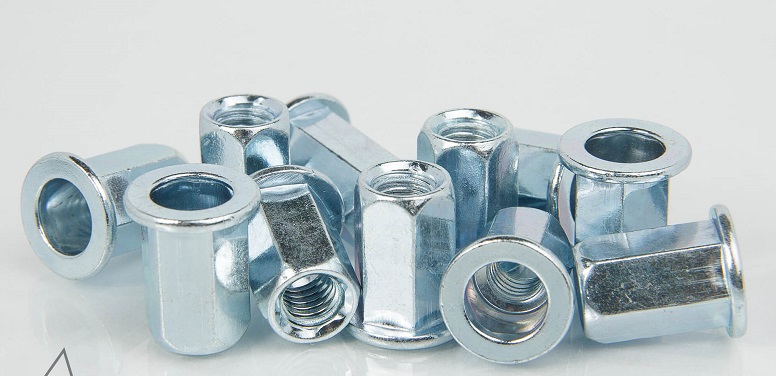

Заклепка резьбовая М10х1,5х21,0, сталь, стандартный шестигранный борт с насечками
сообщить о поступлении
Описание товара
Заклепка резьбовая М10х1,5х21,0, сталь, стандартный шестигранный борт с насечками
Гайка заклепочная шестигранная со стандартным бортом имеет более усиленную конструкцию за счет ребер жесткости.
Гайка изготавливается в форме шестиугольника с цилиндрическим бортом (буртиком) и может использоваться с более высокой нагрузкой по сравнению с цилиндрической резьбовой заклёпкой.
Монтажное отверстие для шестигранной заклёпки-гайки (HEX) изготавливают посредством вырубки или лазерной плазменной резки. После расклепывания получается шестигранный выступ и упорный буртик.
Технические характеристики:

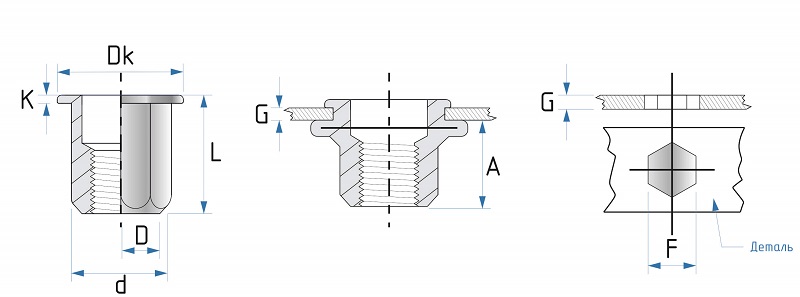

| D | G,мм | F,мм +0,1/-0 | d,мм +0,07/-0,1 | Dк,мм | k,мм ± 0,15 | L, мм ± 0,30 | A Ref. |
| М4 | 0,5-2,0 2,0-4,0 |
6,00 | 5,90 | 9,00 | 0,80 | 11,00 13,50 |
6,5 7,0 |
| М5 | 0,5-3,0 2,5-5,0 |
7,00 | 6,90 | 10,00 | 1,00 | 13,00 16,50 |
7,5 8,0 |
| М6 | 0,5-3,0 3,0-5,0 |
9,00 | 8,90 | 12,70 | 1,30 1,50 |
15,00 19,50 |
8,5 10,2 |
| М8 | 0,5-3,0 3,5-6,0 |
11,00 | 10,90 | 16,00 | 1,50 | 18,00 21,00 |
10,2 |
| М10 | 4,0-5,5 | 12,00 | 11,90 | 18,00 | 1,70 | 21,00 | 13,5 |
| М10 | 1,0-4,0 4,0-6,0 |
13,00 | 12,90 | 18,00 | 1,70 | 21,00 23,00 |
12,5 14,0 |
| М12 | 1,0-5,0 5,0-8,0 |
15,00 | 14,90 | 20,00 | 1,70 | 23,00 27,00 |
14,0 14,5 |
| М12 | 2,0-5,0 | 16,00 | 15,90 | 23,00 | 2,00 | 27,00 | 16,5 |
Механические параметры (Разрушающая нагрузка):
| Диаметр , D, мм |
|||
| Вырыв болта, Кн | Скручивание резьбы, Нм | Срез ,Кн | |
| М3 | — | — | — |
| М4 | 6.8 | 5 | 2.8 |
| М5 | 11.5 | 9 | 3.9 |
| М6 | 16.5 | 15 | 5.9 |
| М8 | 25 | 26 | 7.0 |
| М10 | 32 | 45 | 7.2 |
| М12 | 34 | 115 | 7.5 |
Купить Заклепку резьбовую стандартный шестигранный борт с насечками в Екатеринбурге и Свердловской области можно в сети магазинов КРЕПЕЖ-СИТИ.
