Заклепка резьбовая М10х1,5х20,0, сталь, стандартный борт с насечками
Описание товара
Заклепка резьбовая М10х1,50х20,0, сталь, цилиндр.бортик с насечкой
Резьбовая заклепка со стандартным бортом имеет небольший бортик в сравнении с другими видами заклепок с уменьшенным и потайным бортом. Этот вид борта предполагает наиболее жесткую фиксацию заклепки за счет повышенной площади прилегания бортика к плоскости детали.
Стандартный борт позволяет работать с тонколистовыми металлами. Он также позволяет максимально увеличить скорость создания эффективного резьбового соединения, в том числе и в труднодоступных местах, к которым не предъявляется высоких требований по декоративному оформлению места крепления.

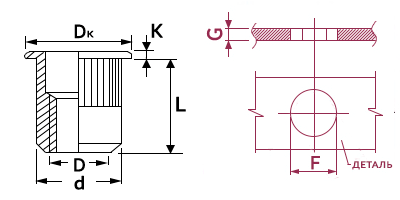

Технические параметры:
| D | G, мм | F, мм +0,1/-0 | d,мм +0/-0,15 | Dк,мм | k,мм | L, мм | Nm | Арт. |
| М3 | 0,5-1,5 | 5,00 | 4,90 | 8,00 | 0,80 | 8,20 | 2 | SF-AC-ITTG M03-C |
| М4 | 0,5-2,0 2,0-3,5 |
6,00 | 5,90 | 9,00 | 0,80 | 10,20 11,20 |
5 | SF-AC-ITTG M04-C SF-AC-ITTG M04-L |
| М5 | 0,5-2,5 2,5-5,0 |
7,00 | 6,90 | 10,00 | 1,00 | 12,00 15,50 |
9 | SF-AC-ITTG M05-C SF-AC-ITTG M05-L |
| М6 | 0,5-3,0 3,0-5,5 |
9,00 | 8,90 | 12,30 | 1,30 | 13,70 18,20 |
14 | SF-AC-ITTG M06-C SF-AC-ITTG M06-L |
| М8 | 1,0-3,5 3,5-6,0 |
11,00 | 10,90 | 14,50 | 1,50 | 16,5 19,5 |
25 | SF-AC-ITTG M08-C SF-AC-ITTG M08-L |
| М10 | 1,0-3,5 3,5-6,0 |
12,00 | 11,90 | 16,00 | 1,60 1,60 |
17,40 20,40 |
45 | SF-AC-ITTG M10-C12 SF-AC-ITTG M10-L12 |
| М10 | 1,0-4,0 4,0-6,5 |
13,00 | 12,90 | 17,00 | 1,70 | 19,30 22,30 |
45 | SF-AC-ITTG M10-C13 SF-AC-ITTG M10-L13 |
| М12 | 1,0-4,0 4,0-6,5 |
15,00 | 14,90 | 18,80 | 1,70 | 20,30 23,30 |
82 | SF-AC-ITTG M12-C15 SF-AC-ITTG M12-L15 |
| М12 | 1,0-4,0 3,5-6,0 |
16,00 | 15,90 | 22,00 | 2,00 | 23,00 26,00 |
82 | SF-AC-ITTG M12-C16 SF-AC-ITTG M12-L16 |
Механические параметры (разрушающая нагрузка):
| Диаметр , D, мм |
SF-AC-ITT-C (L) SF-AC-ITTCG-C SF-AC-ITTG-C (L) |
||
| Вырыв болта, Кн | Скручивание резьбы, Нм | Срез, ,Кн | |
| М3 | 4.2 | 2 | 2 |
| М4 | 6.8 | 5 | 2.8 |
| М5 | 11.5 | 9 | 3.9 |
| Мб | 16.5 | 14 | 5.8 |
| М8 | 25 | 25 | 6.8 |
| М10 | 32 | 45 | 9.4 |
| М12 | 34 | 82 | 10.3 |
