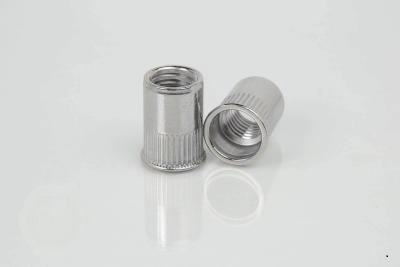

Заклепка-гайка 12*24 ART1023 потайной борт, нержавеющая сталь, А2
Описание товара
Заклепка-гайка 12*24 ART1023 потайной бортик, нержавеющая сталь, А2
Резьбовая заклепка с потайным бортом из нержавеющей стали функционально соответствует обычной резьбовой заклепке с потайным бортом. Борт отличается от стандартного и уменьшенного бортов особой конусообразной формой для создания надежного малозаметного соединения. Монтаж осуществляется в заранее подготовленное монтажное отверстие. С детали снимается фаска и при помощи зеньковки создается конусное углубление для посадки, что позволяет создать практически единую плоскость детали с готовым резьбовым соединением.
Легирование стали обеспечивает повышенную стойкость к атмосферной, химической и иных видов коррозий. Хром образует на поверхности стали оксидные пленки и приводит ее в пассивное состояние. Устойчивость нержавеющих сталей к коррозии также повышается за счет однородности и небольшого содержания вредных примесей.
Изделия из нержавеющей стали крепятся метизами из нержавейки.

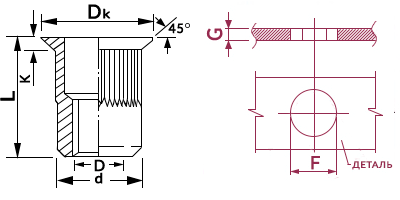

Технические параметры:
| D | G, мм | F, мм +0,1/-0 | d, мм +0/-0,15 | Dк, мм | k, мм | L, мм | Nm | Арт. |
| М3 | 0,5-1,5 | 5,00 | 4,90 | 6,50 | 0,50 | 10,00 | 3.5 | SF-IX-ITSG M03-C |
| М4 | 0,5-2,0 | 6,00 | 5,90 | 7,00 | 0,50 | 10,50 | 5 | SF-IX-ITSG M04-C |
| М5 | 0,5-2,0 | 7,00 | 6,90 | 8,00 | 0,50 | 11,50 | 9 | SF-IX-ITSG M05-C |
| М6 | 0,5-2,5 | 9,00 | 8,90 | 10,00 | 0,60 | 14,00 | 14 | SF-IX-ITSG M06-C |
| М8 | 0,5-3,0 | 11,00 | 10,90 | 12,00 | 0,65 | 16,50 | 25 | SF-IX-ITSG M08-C |
| М10 | 1,0-3,5 | 12,00 | 11,90 | 14,00 | 0,70 | 17,70 | 45 | SF-IX-ITSG M010-C12 |
| М10 | 1,0-3,5 | 13,00 | 12,90 | 14,00 | 0,70 | 17,70 | 45 | SF-IX-ITSG M010-C13 |
Механические параметры (разрушающая нагрузка):
| Диаметр , D, мм |
SF-IX-ITRG-C SF-IX-ITSG-C |
||
| Вырыв болта, Кн | Скручивание резьбы, Нм | Срез, Кн | |
| М3 | — | — | — |
| М4 | 10 | 5 | 5 |
| М5 | 16 | 9 | 6 |
| Мб | 22 | 14 | 9 |
| М8 | 35 | 25 | 11.2 |
| М10 | 57 | 45 | 12.5 |
| М12 | — | — | — |
Купить Заклепку-гайку потайной бортик нержавеющая сталь А2 в Екатеринбурге и Свердловской области можно в сети магазинов КРЕПЕЖ-СИТИ.
