Анкер клиновой S-KA 6/40 SORMAT, Финляндия

Артикул 00100*

Фасовка шт

Вес 0.01 кг

17.80 ₽

Прайс-лист Крепежные изделия SORMAT /Финляндия/

Обновлено 15.04.2026

Скачать

Описание товара

КЛИНОВОЙ АНКЕР, S-KA электрооцинкованная сталь

Данный клиновой анкер c регулируемым моментом затяжки предназначен для использования в напряженном и ненапряженном (без трещин) бетоне.

Также его можно устанавливать в плотных основаниях, таких как полнотелый кирпич (макс. ø M8) и натуральный камень. Анкер заранее собран и готов к прямому сквозному монтажу. Может использоваться в сухих помещениях.

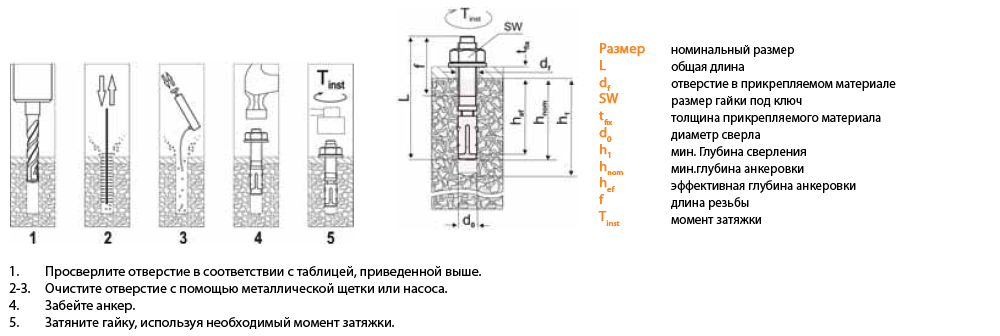

ПАРАМЕТРЫ УСТАНОВКИ

Размер	параметры установки
	Данные по анкеру и материалу						параметры установки
	размер	L	d_f	f	SW	t_fix	d₀	h₁	h_nom	h_ef
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
6 / 15 ⁴⁾	M6	65	7	38	10	15	6	50	40	35
6 / 50 ⁴⁾	M6	100	7	60	10	50	6	50	40	35
8 / 10	M8	72	9	32	13	10	8	60	50	45
8 / 30	M8	92	9	52	13	30	8	60	50	45
8 / 50	M8	112	9	72	13	50	8	60	50	45
8 / 85	M8	147	9	107	13	85	8	60	50	45
10 / 10	M10	92	12	47	17	10	10	75	68	60
10 / 20	M10	102	12	57	17	20	10	75	68	60
10 / 30	M10	112	12	67	17	30	10	75	68	60
10 / 50	M10	132	12	87	17	50	10	75	68	60
10 / 80	M10	162	12	115	17	80	10	75	68	60
12 / 5	M12	103	14	53	19	5	12	90	81	70
12 / 20	M12	118	14	68	19	20	12	90	81	70
12 / 30	M12	128	14	78	19	30	12	90	81	70
12 / 50	M12	148	14	98	19	50	12	90	81	70
12 / 65	M12	163	14	113	19	65	12	90	81	70
12 / 80	M12	178	14	115	19	80	12	90	81	70
12 / 155 ⁴⁾	M12	253	14	46	19	155	12	90	81	70
16 / 5	M16	123	18	65	24	5	16	110	96	85
16 / 20	M16	138	18	80	24	20	16	110	96	85
16 / 50	M16	168	18	110	24	50	16	110	96	85
16 / 60	M16	178	18	115	24	60	16	110	96	85
16 / 95 ⁴⁾	M16	213	18	55	24	95	16	110	96	85
20 / 20 ⁴⁾	M20	170	22	55	30	20	20	135	125	110
20 / 70 ⁴⁾	M20	220	22	55	30	70	20	135	125	110
20 / 130 ⁴⁾	M20	280	22	55	30	130	20	135	125	110
---------------
6 x 40 ⁴⁾	M6	40	7	18	10	2	6	35	30	25
8 x 50 ⁴⁾	M8	52	9	23	13	2	8	45	40	30
10 x 60 ⁴⁾	M10	62	12	26	17	3	10	50	40	30
12 x 85 ⁴⁾	M12	85	14	45	19	3	12	75	65	55
16 x 90 ⁴⁾	M16	90	18	43	24	3	16	80	70	60

⁴⁾ Не входит в ETA.

ДОПУСТИМЫЕ НАГРУЗКИ

Размер		допустимая нагрузка ¹⁾ ²⁾ в кН В ненапряженном бетоне C20/25 Опция 1 – метод расчетов А		допустимая нагрузка ¹⁾ ²⁾ в кН В напряженном бетоне C20/25 Опция 1 – метод расчетов А
		растягивающее усилие	срезающее усилие ³⁾	растягивающее усилие	срезающее усилие ³⁾
	T_inst	N_sk	V_sk	N_sk	V_sk
	Нm	кН	кН	кН	кН
6 / 15 ⁴⁾	7	1,8	1,8	-	-
6 / 50 ⁴⁾	7	1,8	1,8	-	-
8 / 10	20	3,6	4,8	2,0	4,8
8 / 30	20	3,6	4,8	2,0	4,8
8 / 50	20	3,6	4,8	2,0	4,8
8 / 85	20	3,6	4,8	2,0	4,8
10 / 10	35	6,3	8,6	3,6	8,6
10 / 20	35	6,3	8,6	3,6	8,6
10 / 30	35	6,3	8,6	3,6	8,6
10 / 50	35	6,3	8,6	3,6	8,6
10 / 80	35	6,3	8,6	3,6	8,6
12 / 5	50	7,9	11,0	4,8	11,0
12 / 20	50	7,9	11,0	4,8	11,0
12 / 30	50	7,9	11,0	4,8	11,0
12 / 50	50	7,9	11,0	4,8	11,0
12 / 65	50	7,9	11,0	4,8	11,0
12 / 80	50	7,9	11,0	4,8	11,0
12 / 155⁴⁾	50	6,4	6,4	-	-
16 / 5	120	16,7	21,0	9,5	21,0
16 / 20	120	16,7	21,0	9,5	21,0
16 / 50	120	16,7	21,0	9,5	21,0
16 / 60	120	16,7	21,0	9,5	21,0
16 / 95⁴⁾	120	10,0	10,0	-	-
20 / 20⁴⁾	240	19,8	26,0	-	-
20 / 70⁴⁾	240	19,8	26,0	-	-
20 / 130⁴⁾	240	19,8	26,0	-	-
--------------
6 x 40 ⁴⁾	7	1,6	1,5	-	-
8 x 50 ⁴⁾	18	2,6	4,8	-	-
10 x 60⁴⁾	30	3,5	5,9	-	-
12 x 85⁴⁾	50	6,5	8,2	-	-
16 x 90⁴⁾	100	9,9	11,2	-	-

¹⁾ Нагрузки даны с учетом коэффициента безопасности по сопротивлению согласно одобрениям и по коэффициенту безопасности по действию исходя из γF= 1.4. Нагрузки действительны при расстоянии между прутками арматуры s ≥ 15 см, или s ≥ 10 см, если диаметр арматуры d s ≤ 10 мм. ²⁾ Бетон считается ненапряженным при внутреннем напряжении σL + σR ≤ 0. При отсутствии точных данных можно принять σR = 3 Н/мм2 (σL включает напряжение в бетоне вследствие внешних нагрузок, а также силы, действующие на анкер; σR включает напряжение возникшее при усадке или ползучести бетона, а также при смещении опорных стоек или смене температуры). ³⁾ Нагрузка на срез рассчитана без учета краевых расстояний. Для срезающих нагрузок при расстоянии ближе чем (c ≤ 10 x hef), разрушение бетона по кромке рассчитывается по ETAG, приложение С, метод расчетов А. ⁴⁾ Не входит в ЕТА. Данные являются рекомендациями производителя.

Купить анкер клиновой S-KA Sormat в Екатеринбурге можно в сети магазинов «Крепеж-сити».
